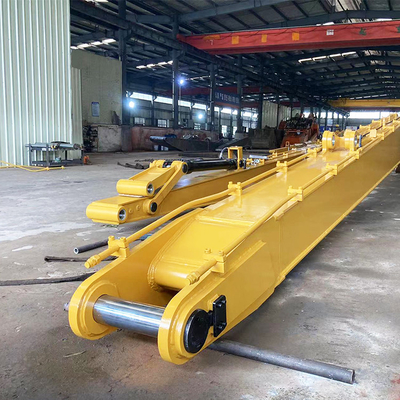

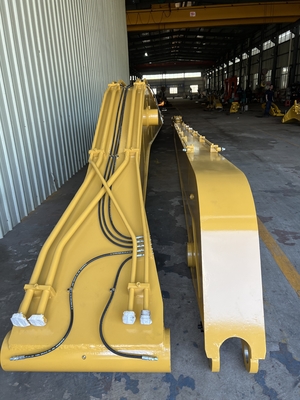

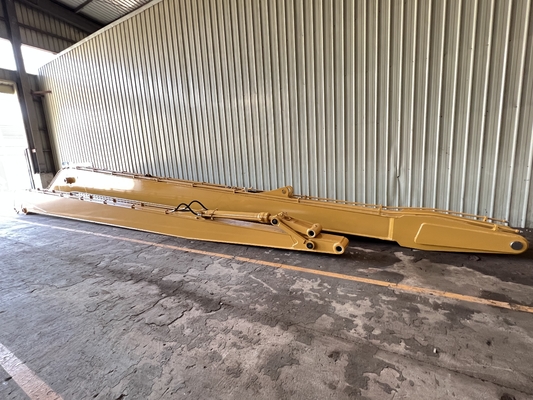

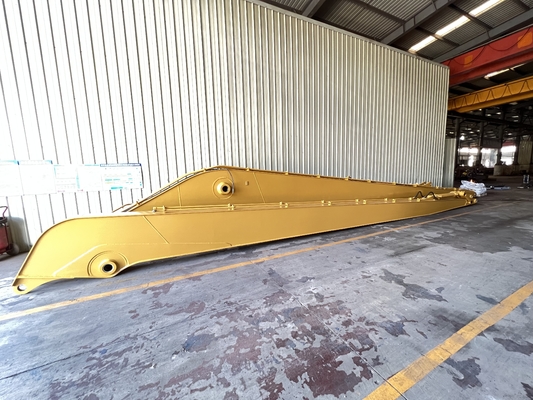

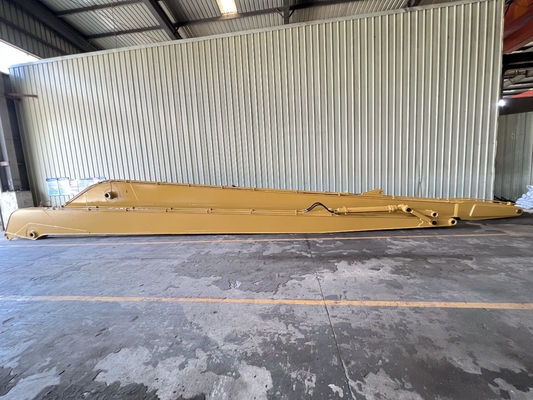

दो सेक्शन 40-47T एक्सकेवेटर स्टिक एक्सटेंशन लॉन्ग रीच
18 मीटर बकेट एक्सकेवेटर डिपर आर्म के साथ
अधिक उत्पादों के लिए:
एक्सकेवेटर बूम का उत्पाद प्रस्तुति
भारी-ड्यूटी अनुप्रयोगों के लिए उन्नत एक्सकेवेटर बूम डिज़ाइन
एक्सकेवेटर का बूम उच्च शक्ति वाले Q355B स्टील से बनाया गया है, जो इष्टतम स्थायित्व और संरचनात्मक कठोरता सुनिश्चित करता है। एक्सटेंशन आर्म स्लीव के लिए, 45# स्टील का उपयोग आधार सामग्री के रूप में किया जाता है, जिसे 40Cr बुशिंग लाइनिंग के साथ प्रबलित किया जाता है ताकि पहनने के प्रतिरोध को बढ़ाया जा सके।
शाफ्ट और स्लीव के बार-बार घूमने के कारण होने वाले कतरनी तनाव को कम करने के लिए, स्नेहन (बटर ग्रीस) लगाया जाता है, जिससे स्लीव का सेवा जीवन काफी बढ़ जाता है।
इस डिज़ाइन की एक प्रमुख विशेषता एक्सटेंशन आर्म है जो बॉडी सपोर्ट और वर्किंग आर्म के बीच स्थित है। यह घटक हाइड्रॉलिक रूप से समर्पित तेल सिलेंडरों द्वारा संचालित होता है, जो परिचालन दक्षता को अधिकतम करने के लिए बकेट सिलेंडर के साथ मिलकर काम करता है।
सिस्टम दोहरे नियंत्रण इंटरफेस (कॉकपिट के अंदर और बाहर) से लैस है, जिसमें प्रत्येक हाइड्रोलिक सिलेंडर सेट सटीक पैंतरेबाज़ी के लिए स्वतंत्र रूप से संचालित होता है।

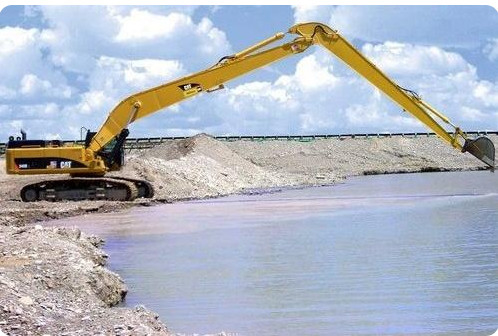

आदर्श अनुप्रयोग:
यह नवाचार खनन मशीनरी में एक बड़ी प्रगति का प्रतिनिधित्व करता है, जो मांग वाले वातावरण में बेहतर प्रदर्शन और दीर्घकालिक विश्वसनीयता प्रदान करता है।
| सामग्री का उपयोग |
Q345B, Q550D, ग्राहक आवश्यकताओं के अनुसार अनुकूलित भी कर सकते हैं |
| उत्पाद वारंटी अवधि |
6 महीने, 9 महीने, 1 वर्ष |
| उत्पाद का आकार |
अधिकांश लंबाई 34M हो सकती है, ग्राहक आवश्यकताओं के अनुसार, कोई भी एक्सकेवेटर मॉडल |
झोंगहे एक्सकेवेटर लॉन्ग आर्म के लाभ
1. कम रखरखाव
उच्च गुणवत्ता वाली सामग्री का उपयोग करना, जैसे कि डिफ़ॉल्ट रूप से Q355B, Q690D वैकल्पिक, निंगबो कनेक्टर्स, निर्बाध सटीक पाइपलाइन, ग्रेफाइट मिश्र धातु तांबे की आस्तीन, और मजबूत लेकिन हल्का बकेट सिलेंडर।
2. मजबूत और मजबूत
अंतर्निहित सुदृढीकरण पसलियाँ। विभिन्न असर पदों की ओर पेशेवर वेल्डिंग कौशल। वेल्डिंग से पहले नाली की तैयारी (45° एज-माइनिंग)।
3. 5-10um के भीतर सहिष्णुता
होल ड्रिलिंग सहिष्णुता 5-10um के भीतर है, सटीकता सुनिश्चित करें।
4. गहरा और ऊँचा पहुँचें
बूम और आर्म का कोण 163 डिग्री तक पहुँच सकता है, इसलिए अधिकतम कार्य सीमा और अधिकतम खुदाई की ऊँचाई बड़ी होती है।
5. उच्च कार्य कुशलता और ईंधन की बचत
गुणवत्ता को ध्यान में रखते हुए हल्का, न केवल कार्य कुशलता सुनिश्चित करता है बल्कि ईंधन भी बचाता है।
6. फ़िललेट वेल्ड परीक्षण
हम एनडीटी और यांत्रिक परीक्षण करके फ़िललेट वेल्ड जोड़ की गुणवत्ता निर्धारित कर सकते हैं। मैक्रो परीक्षा और फ़िललेट फ्रैक्चर परीक्षण प्रोफ़ाइल, संलयन और प्रवेश का एक अच्छा दृश्य देते हैं, और यह प्रकट करते हैं कि क्या वेल्ड में कोई अपूर्णता है, जैसे कि सरंध्रता या समावेश। इन परीक्षणों का उपयोग वेल्डर की फ़िललेट वेल्ड को वेल्ड करने की क्षमता का परीक्षण करने के लिए किया जाता है।
झोंगहे क्या कर सकता है
अनुकूलन:
1. सभी ब्रांड एक्सकेवेटर के लिए लागू।
2. रंग, लंबाई और सामग्री आपके अनुसार कर सकते हैं।
3. कुछ अतिरिक्त अनुप्रयोगों के लिए उपयुक्त होने के लिए अतिरिक्त पाइपलाइन जोड़ी जा सकती है।
4. यदि ग्राहक चाहे तो बूम सिलेंडर और स्टिक सिलेंडर भी आपूर्ति की जा सकती है।
मजबूत उत्पादन क्षमता:

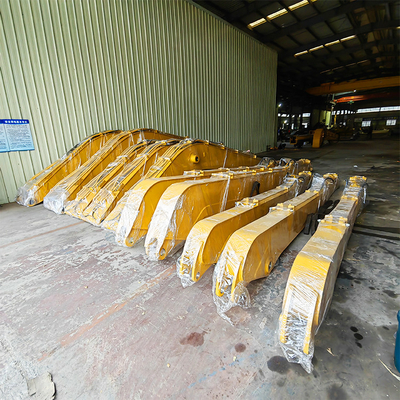

हम प्रति माह 50 सेट एक्सकेवेटर बूम का उत्पादन कर सकते हैं।
विभिन्न प्रकार के एक्सकेवेटर बूम आर्म का हमारा वार्षिक उत्पादन 600 सेट तक पहुँच सकता है।
अच्छी सेवा:
1. 24 घंटे के भीतर ऑनलाइन समर्थन।
2. अपॉइंटमेंट वीडियो तकनीकी सहायता।
(हमारे इंजीनियर 10 से अधिक वर्षों से एक्सकेवेटर बूम और अटैचमेंट पर ध्यान केंद्रित कर रहे हैं)
3. लंबी एक्सकेवेटर बूम को शिपिंग लागत बचाने के लिए कंटेनर में फिट करने के लिए दो/तीन संयुक्त पीसी होना चाहिए।
वारंटी:
लॉन्ग रीच बूम के लिए 1 वर्ष, सिलेंडर और लिंकेज के लिए 180 दिन, और बकेट के लिए 90 दिन।
आपको आवश्यक सभी भाग शामिल हैं।
लॉन्ग रीच किट ZHONGHE एक्सकेवेटर स्टैंडर्ड बकेट और सिलेंडर के साथ पूरी तरह से संगत हैं।
|
एक्सकेवेटर लॉन्ग बूम
|
एक्सकेवेटर लॉन्ग आर्म
|
मानक बकेट
|
|
लिंकेज किट
|
बकेट सिलेंडर
|
बटर होज़
|
|
पिन
|
स्नेहन प्रणाली
|
सील्स
|
एक्सकेवेटर बूम आर्म का विनिर्देश
वज़न
|
मॉडल
|
भाग की लंबाई
|
कुल लंबाई (मी)
|
वज़न (किलो)
|
अधिकतम हटाने की ऊँचाई (मी)
|
| कुल लंबाई (मिमी) |
25T |
8.5 |
16 |
2800 |
16M |
| बूम (ए) (मिमी) |
2.3 |
900 |
| आर्म (बी) (मिमी) |
5.2 |
1700 |
| अधिकतम डिगर त्रिज्या (सी) (मिमी) |
30T |
9.5 |
18 |
3000 |
18M |
| अधिकतम डिगर गहराई (सी) (मिमी) |
2.3 |
1000 |
| अधिकतम अनलोडिंग ऊंचाई (ई) (मिमी) |
5.2 |
1950 |
| अधिकतम डिगर ऊंचाई (एफ) (मिमी) |
35T |
10.5 |
20 |
3500 |
20M |
| बकेट वॉल्यूम (m³) |
2.3 |
1100 |
कंपनी की ताकत
काइपिंग झोंगहे मशीनरी मैन्युफैक्चरिंग कं, लिमिटेड, एक विनिर्माण और ट्रेडिंग कॉम्बो है जो विभिन्न प्रकार के एक्सकेवेटर बूम आर्म और अटैचमेंट को अनुकूलित करने में माहिर है। हमारे पास 14000m' से अधिक स्टील संरचना मानकीकरण कार्यशाला है जिसमें बड़ी संख्या में उच्च परिशुद्धता प्रसंस्करण उपकरण के साथ-साथ एक मजबूत और एकजुट टीम है। वर्तमान में, 60 से अधिक अनुभवी तकनीकी कर्मचारी, 7 से अधिक वर्षों के अनुभव वाले 30 वेल्डिंग कर्मचारी, 15 वरिष्ठ डिजाइनर और एक उच्च तकनीक आर एंड डी टीम हैं।
विभिन्न प्रकार के एक्सकेवेटर बूम आर्म का हमारा वार्षिक उत्पादन 600 सेट तक पहुँच सकता है। हम उच्च गुणवत्ता और मध्यम कीमतों वाले उत्पाद की आपूर्ति करते हैं, जो 40 से अधिक देशों और क्षेत्रों में अच्छी तरह से बिकते हैं।
हम "मेरिट क्वालिटी, ईमानदारी प्रबंधन, और ग्राहक संतुष्टि" का पालन करते हैं, और ईमानदारी से घर और विदेश से ग्राहकों का स्वागत करते हैं ताकि हमारे साथ बातचीत और सहयोग किया जा सके।
एक्सकेवेटर लॉन्ग आर्म के अक्सर पूछे जाने वाले प्रश्न
Q1: योजना में बूम और स्टिक सिलेंडर क्यों नहीं हैं?
A1: सबसे पहले, पूरी लंबी भुजा लंबी हो रही है, लेकिन बूम केवल अपनी मध्य आस्तीन से उसके अंत तक लंबी हो रही है, इसलिए मूल बूम और स्टिक सिलेंडर का उपयोग किया जा सकता है। दूसरा, मूल भागों का उपयोग करने से आप लागत बचा सकते हैं।
Q2: बूम आर्म कितना लंबा हो सकता है, मिनी एक्सकेवेटर को कॉन्फ़िगर किया जा सकता है? क्या काउंटरवेट बढ़ाने की आवश्यकता है?
A2. सामान्य तौर पर, 30-40 एक्सकेवेटर सबसे लंबी भुजा 8 मीटर होने का सुझाव देती है, और 0.1 cbm बकेट को कॉन्फ़िगर कर सकती है, बिना किसी अतिरिक्त काउंटरवेट की आवश्यकता के। 55 एक्सकेवेटर की सबसे लंबी भुजा 12 मीटर होने का सुझाव देती है, जो 0.1-0.15 cbm बकेट को कॉन्फ़िगर कर सकती है, जिसे 0.5 टन अतिरिक्त काउंटरवेट की आवश्यकता होती है। 60-80 एक्सकेवेटर सबसे लंबी भुजा 12 मीटर होने का सुझाव देती है, 0.15-0.25 cbm बकेट को कॉन्फ़िगर कर सकती है, 0.5-0.7 टन अतिरिक्त काउंटरवेट की आवश्यकता होती है।
मिनी एक्सकेवेटर के लिए बूम आर्म को सबसे लंबी लंबाई तक बढ़ाना उचित नहीं है क्योंकि यह आसानी से हिल जाता है।
Q3: एक्सकेवेटर लॉन्ग रीच बूम को स्थापित करने में कितना समय लगेगा?
यह इंस्टॉलर और मशीन के आकार पर निर्भर करता है।
आमतौर पर मूल बूम आर्म, स्टिक सिलेंडर को डिस्कनेक्ट करना, फिर नए को पिन करना ठीक है।
कृपया याद दिलाएं, उपयोग करें अलग करने से पहले तेल भरने के लिए कई कंटेनरों को तैयार करने के लिए।
